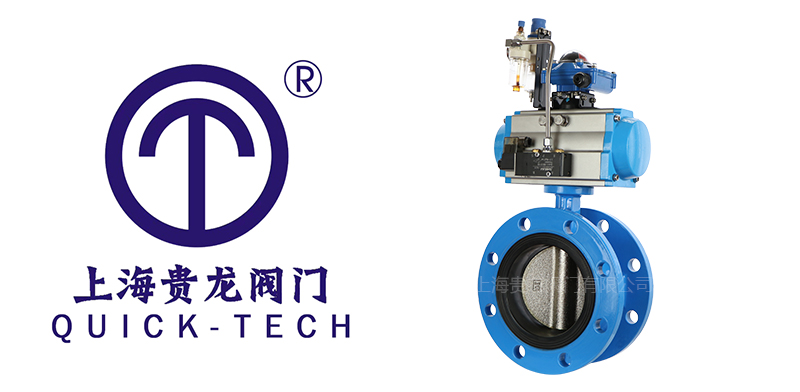

上海貴龍閥門有限公司氣動法蘭蝶閥是一款通過氣動執行機構驅動蝶板旋轉，實現流體介質通斷或流量調節的工業閥門?。那么此閥門具有什么樣的特點呢？下面由上海貴龍閥門有限公司來詳細為您講述一下！

氣動法蘭蝶閥的工作原理可通過以下三個核心環節解析：

一、結構組成

  該閥門由?閥體?、?蝶板?、?閥桿?、?密封閥座?及?氣動執行器?構成。閥體采用法蘭連接設計，便于管道安裝；蝶板為圓盤形結構，與閥桿剛性連接；氣動執行器作為動力單元，通過壓縮空氣驅動閥桿旋轉。

二、工作過程

1、?開啟狀態?：氣動執行器接收控制信號后，壓縮空氣進入執行器氣室。對于單作用執行器，氣壓推動活塞克服彈簧阻力；對于雙作用型，則通過電磁閥切換氣流方向驅動活塞運動。動力經傳動機構轉化為閥桿的90°旋轉，帶動蝶板從閥座脫離，介質通道完全打開；

2、?關閉狀態?：切斷氣源時，單作用執行器通過彈簧復位，雙作用型則反向通入壓縮空氣。閥桿反向旋轉使蝶板貼合閥座，形成密封界面阻斷介質流動。部分型號借助介質反向壓力增強密封效果。

三、控制特性

1、?精準調節?：通過調節氣源壓力可精確控制蝶板開度，實現流量線性調節；

2、?快速響應?：氣動驅動方式使閥門啟閉動作可在數秒內完成；

3、?失效保護?：?jiǎn)巫饔脵C(jī)型失氣時自動關閉，雙作用型需配置儲能罐保持閥位。

?????  上海貴龍閥門有限公司是一家有著多年閥門制造經驗的知名企業，公司已通過國家ISO14001、ISO19001和消防產品認證，如有需求歡迎前來咨詢，全國免費咨詢熱線：4000-997-698
